Щиты модульные

Среди распределительных шкафов выделяют отдельную группу – модульные щиты. Эта группа предназначена для установки в них модульного оборудования и рассчитана на ток до 125(160)А. В данном случае под модулем понимается условный размер равный 45х17.5мм (высота/ширина).

МОДУЛЬНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ ЩИТЫ СОСТОЯТ ИЗ:

• Корпуса-основания. Их разделяют для крепления на стену или для установки в нишу. Корпус изготавливают из пластмассы или металла.

• Комплекта DIN-реек. Стандартная длина 12 или 18 модулей, суммарное количество модулей в шкафу кратно этой величине. Есть модели с возможностью регулирования DIN-реек по глубине или с возможностью замены их на монтажные платы для установки сетевого оборудования или приборов учёта.

• Модульной лицевой панели определяющей количество модулей в шкафу. Обычно до 72 модулей.

• Двери закрывающей модульную панель. Двери изготавливают из пластмассы или металла, прозрачными или глухими.

ПО НАЗНАЧЕНИЯ РАЗДЕЛЯЮТ НА НЕСКОЛЬКО ГРУПП:

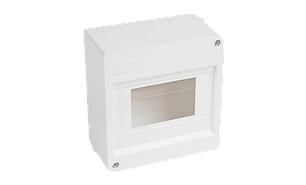

• компактные распределительные щитки – не более 8 модулей, в основном используются для пломбирования вводных автоматов;

• мультимедийные щиты – кроме DIN-рейки включают панели для установки мультимедийного и сетевого оборудования;

• щиты учета – предусматривают место под установку приборов учета и модульного оборудования;

• щиты для жилых и коммерческих помещений – используются как групповые щиты для размещения оборудования защиты освещения, розеток и прочего оборудования;

• решения для промышленных объектов – отличаются высокой степенью защиты от влаги и пыли, ударостойкость и устойчивостью к температурам.

ПО СПОСОБУ МОНТАЖА ЩИТКИ ДЕЛЯТ НА:

• навесные;

• встраиваемые.
